Pourquoi ?

Pourquoi cette réalisation?

-J'ai toujours apprécié les éoliennes de pompage pour leur côté intemporel.
-Le second intérêt est de pouvoir pomper de l'eau sans aucun apport d'énergie autre que le vent.
-Et pour le reste c'est la magie de l'éolienne.

Pourquoi mettre ces quelques pages ?

-Lors de la réalisation de notre projet nous avons eu des difficultés à obtenir des informations concrètes concernant les éoliennes de pompage.
-De plus il nous fallait des infos gratuites.
-Voilà pourquoi nous vous faisons partager notre expérience.

Voici différents types d'éoliennes de pompage que nous avons pu rencontrer avant de commencer une auto-construction.

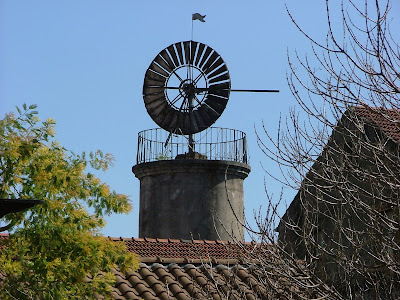

Avec réserve d'eau( je présume car je n'ai pas pu y entrer)

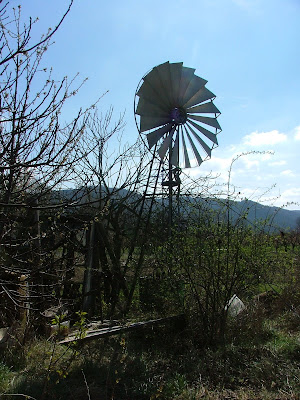

Réalisation relativement répandue, assez ancienne, la roue est fixe, elle ne s'oriente pas en fonction de la direction du vent.



Réalisation artisanale qui fonctionnait autrefois.

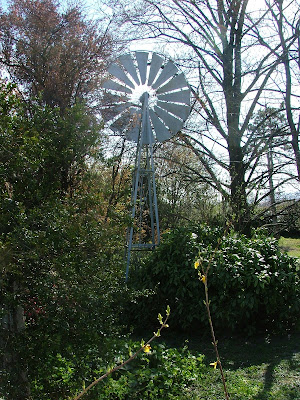

Réalisation ancienne qui s'oriente suivant la direction du vent.

Réalisation de la structure

Photo vue d'ensemble

Cornière en L de 50*50

tiran rond de D8 mm

Réalisation de la roue

Cylindre de roue:




cercle de la roue:




















32 Rayons fer rond diamètre 8 mm longueur 1055mm

-Gabarit de découpe des 16 pales :



















Support des pales:

- fer plat de 20*4 longueur 360mm un angle de xx° puis 80mm

Réalisation des fondations

-Profondeur des 4 plots (pieds) 1,2m
-Structure en tube carré de 50*50 et cornière en L de 50*50

Réalisation du forage "la pique"

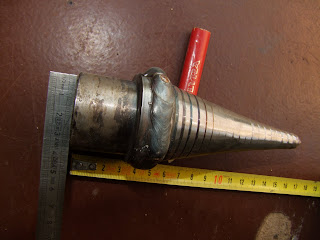

Réalisation de la pointe en acier:

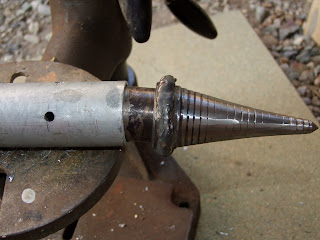

-une surepaisseur (D du cordon supérieur à d du tube) est réalisé avec un cordon de soudure afin de limiter les frottements.

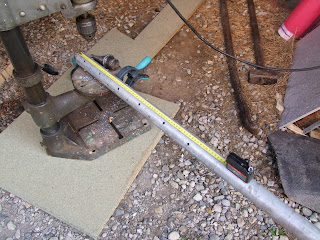

12*4trous de D7

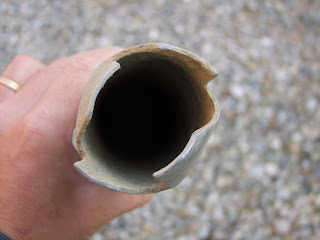

carotte de forage

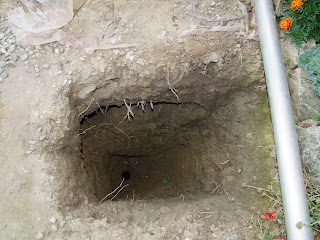

Avant trou d'1 mètre de profondeur
forage réalisé à la main. Profondeur 4,2 mètres D60mm (plus profond c'est très dure)

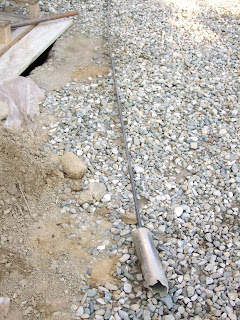

Mise en place de la pique de 6,37 mètres.
Et un peu de courage pour l'enfoncer.
L'eau est à 5,20 mètres
